تصميم سلاسل الوزن لمصد الخلية

تصميم سلاسل الوزن لمصد الخلية

الخلاصة: يصف هذا البحث إجراء تصميم سلاسل الوزن لمصد الخلية.مثل اختيار سلاسل الوزن ووضعها ، وطريقة حساب التوتر على سلاسل الوزن ، إلخ.

الكلمات الرئيسية: درابزين مطاطي , إطار أمامي ، سلسلة وزن ، سلسلة مطاطية مرنة ، شد على سلسلة الوزن

يتكون نظام الحاجز المطاطي من نوع الخلية بشكل أساسي من جسم الحاجز المطاطي من نوع الخلية ولوحة مضادة للتأثير.يتم تثبيت لوحة الصدمات في الطرف الأمامي من ملحقات الهيكل الصلب للحاجز المطاطي ، وتستخدم لتحمل تأثير السفينة ، وزيادة مساحة التلامس بين الحاجز المطاطي والسفينة لتقليل الضغط السطحي للحاجز المطاطي على السفينة .في ظل الظروف العادية ، يمكن أن تدعم الحاجز المطاطي الخلوي نفسه وزن لوحة الصدمات.ومع ذلك ، عندما يتجاوز وزن اللوحة المضادة للتصادم الحمل الثابت المسموح به المحدد في الجدول 1 ، أو عندما تتجاوز مواصفات الحاجز المطاطي 2000 ساعة ، يجب تركيب سلسلة جاذبية لضمان التشغيل العادي لنظام الحاجز المطاطي ، كما هو موضح في الشكل الأول.

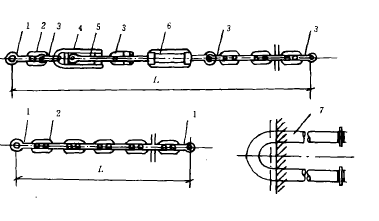

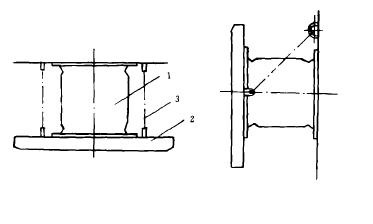

الشكل الأول

تخطيط سلاسل الوزن

يتم ترتيب سلسلة الوزن بشكل عام في أسطوانة الحاجز المطاطي من نوع الخلية تحت جاذبية لوحة الصدمات ، ويكون أحد طرفي الحاجز المطاطي على كلا الجانبين ، ويتم تثبيت أحد طرفي السلسلة على لوحة الصدمات ، ويتم تثبيت الطرف الآخر على جدار الشاطئ ، كما هو موضح في الشكل الأول

حساب شد سلسلة الوزن

T = T1 + T2

تعيين

W: وزن لوحة الصدم

Ks: معامل مرونة القص للمصد

Kf: معامل المرونة لسلسلة الزنبرك المطاطي

α : الزاوية بين سلسلة النوابض المطاطية والمحور Z.

β : الزاوية بين سلسلة الزنبرك المطاطي والمحور السيني
